Produkto informacija
Magnetiniai ritinėliai veikia veikiami magnetizmo ir mechaninės jėgos. Volelis yra recirkuliacinės konstrukcijos, o proceso indo skersmuo yra mažesnis nei 3 mm. Svarbiausia jo dalis yra magnetinė sistema, kuri yra unikaliai sukurta siekiant didelio efektyvumo. Jo magnetinė sistema yra žiedinė grandinė, uždara magnetinė grandinė, sužadinimo ritė pagaminta iš vario vamzdžio, o vidus aušinamas vandeniu. Jis turi trumpos magnetinės grandinės, mažo magnetinio nuotėkio, didelio magnetinio intensyvumo, mažo energijos suvartojimo, gero sodrinimo efekto, paprastos struktūros ir patogios priežiūros pranašumus.

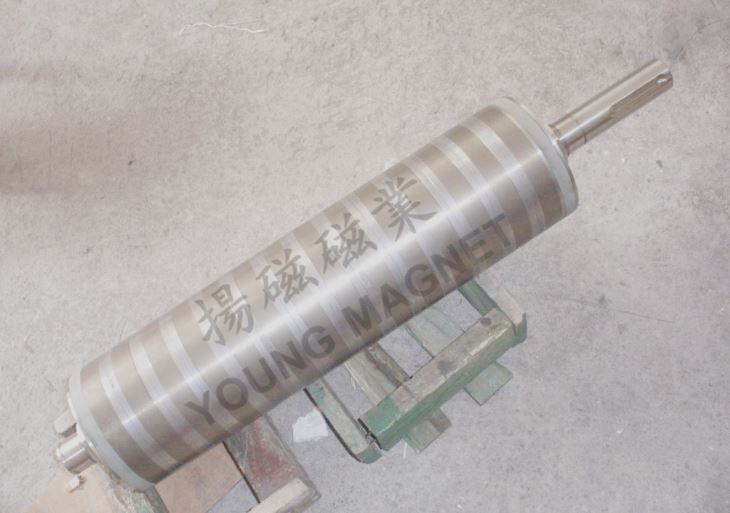

Magnetinis volas sudarytas iš aukštos kokybės nerūdijančio plieno vamzdžio ir aukštos B vertės retųjų žemių NdFeB lydinio. Volas sumontuotas specialiu gamybos būdu ir kartu su konvejerio juosta sudaro perdavimo įtaisą. Kai žaliava praeina, juodoji medžiaga ir feromagnetinės priemaišos bus atskirtos magnetiniu voleliu, kad būtų užtikrintas gaminių ir įrangos saugumas.
Taikymas
Magnetiniai atskyrimo ritinėliai plačiai naudojami atskirti žaliavas su skirtingomis magnetinėmis jėgomis. Magnetiniai separatoriai yra skirti perdirbti feromagnetines medžiagas ir yra įvairių konstrukcijų ir dydžių, kad būtų galima rasti sprendimus visoms reikmėms. Pastaraisiais metais jis taip pat vis dažniau naudojamas kvarcui, lauko špatui ir nefritui valyti.
Darbo principas
Kai veikia magnetinio separatoriaus būgnas, medžiaga ant konvejerio juostos praeina po magnetiniu separatoriumi, o medžiagoje esantys magnetiniai elementai, ypač geležies elementas, bus adsorbuoti į geležies šalinimo juostos paviršių. Varomas varikliu, geležies valymo diržas juda į priekį, o trinčiai ir veikiant deflektoriui, magnetiniai elementai ant geležies valymo diržo atitinkamai juda. Kai magnetiniai komponentai palieka magnetinio lauko sritį, dėl gravitacijos ir inercijos jie arba nukrenta ant kitos kairėje esančios konvejerio juostos, kuri vėliau transportuojama į surinkimo vietą, arba patenka į surinkimo dėžę po magnetais.
Parametrai
Modelis | Volelio dydis DxL (mm) | Greitis (r/min) | Našumas (T/h) | Bendras matmuo PxPxd (mm) | Galia (kw) | Svoris (t) |
CT(S/N/B)-712 | 750x1200 | 35 | 10-15 | 2330x1770x1280 | 3 | 1.85 |
CT(S/N/B)-718 | 750x1800 | 35 | 20-35 | 2930x1770x1280 | 3 | 2.43 |
CT(S/N/B)-918 | 900x1800 | 28 | 25-40 | 3095x1769x1465 | 4 | 2.75 |
CT(S/N/B)-924 | 900x2400 | 28 | 40-55 | 3695x1769x1465 | 4 | 3.65 |
CT(S/N/B)-1018 | 1050x1800 | 22 | 45-60 | 3115x1999x1565 | 5.5 | 3.6 |
CT(S/N/B)-1021 | 1050x2100 | 22 | 52-70 | 3415x1999x1565 | 5.5 | 4.2 |
CT(S/N/B)-1024 | 1050x2400 | 22 | 60-80 | 3715x1999x1565 | 5.5 | 4.8 |
CT(S/N/B)-1030 | 1050x3000 | 22 | 80-120 | 4315x1999x1565 | 7.5 | 6.26 |
CT(S/N/B)-1218 | 1200x1800 | 19 | 60-75 | 3150x2300x1920 | 7.5 | 5.85 |
CT(S/N/B)-1224 | 1200x2400 | 19 | 80-110 | 3750x2300x1920 | 7.5 | 6.97 |
CT(S/N/B)-1230 | 1200x3000 | 19 | 100-140 | 4350x2300x1920 | 7.5 | 8.5 |
CT(S/N/B)-1545 | 1500x4500 | 14 | 160-220 | 6050x2700x2300 | 15 | 15 |
Pastaba: Magnetinis stiprumas turėtų būti nustatomas atsižvelgiant į rūdos pobūdį. CT serijos šlapias magnetinis separatorius gali būti pagamintas pagal klientą. | ||||||
funkcijos
1. Magnetiniai ritinėliai gali būti gaminami su ekonomiškais ferito magnetais, taip pat gali būti pagaminti su galingais retųjų žemių magnetais, jei reikia. Maksimalus magnetinis stiprumas gali siekti 15000Gs.
2. Paviršiaus medžiaga yra 304 arba 316L nerūdijantis plienas, geras atsparumas korozijai ir be taršos.
3. Magnetiniam laukui generuoti nereikia elektros energijos;
4. Dviejų pusių specialus dizainas užtikrina gerą ryšį su varikliu.
5. Suformuokite automatinę atskyrimo sistemą kartu su diržu.
6. Specialus reikalavimas gali būti pagamintas pagal užsakymą.
